深入解析PT100温度传感器的优势与特点

PT100温度传感器是一种基于铂电阻（RTD）原理的高精度温度测量元件，其在0℃时标准电阻值为100Ω。其核心优势是测量精度高、长期稳定性强、线性度优于热电偶类产品。

在工业温度测量系统中，PT100适用于中低温范围的高可靠性场景，尤其在需要长期稳定监测的设备中表现突出。

其性能核心由铂电阻材料特性决定，温度变化与电阻变化呈可预测关系，因此具备良好的工程可控性。

选择温度传感器时，核心价值不是“便宜或昂贵”，而是“稳定与可追溯的测量一致性”。

一、工业级详细说明

1.工作原理（RTD铂电阻机制）

PT100属于电阻式温度检测器（RTD）。

其核心原理是：铂金属电阻随温度上升呈近似线性增长。

标准定义：

• 0℃ = 100Ω

• 温度升高 → 电阻增加

• 温度降低 → 电阻减少

测量系统通过恒流源激励电阻，并检测电压变化计算温度值。

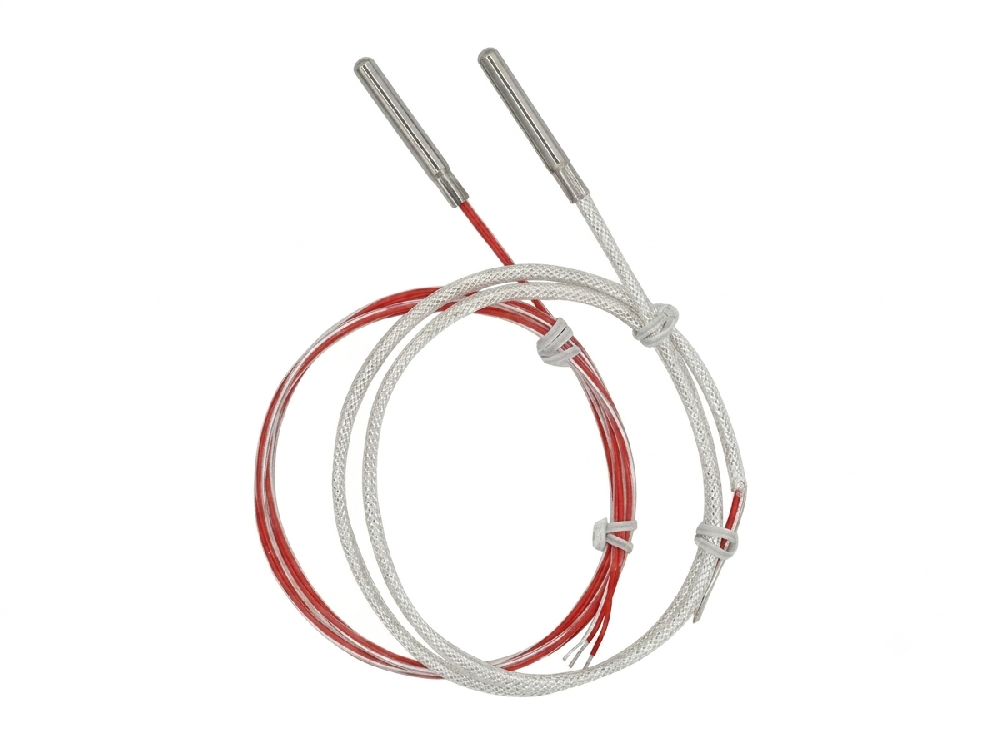

2.材料与结构组成

典型PT100结构包括：

• 感温元件：高纯度铂丝或铂膜（Pt）

• 保护管：304/316不锈钢或陶瓷

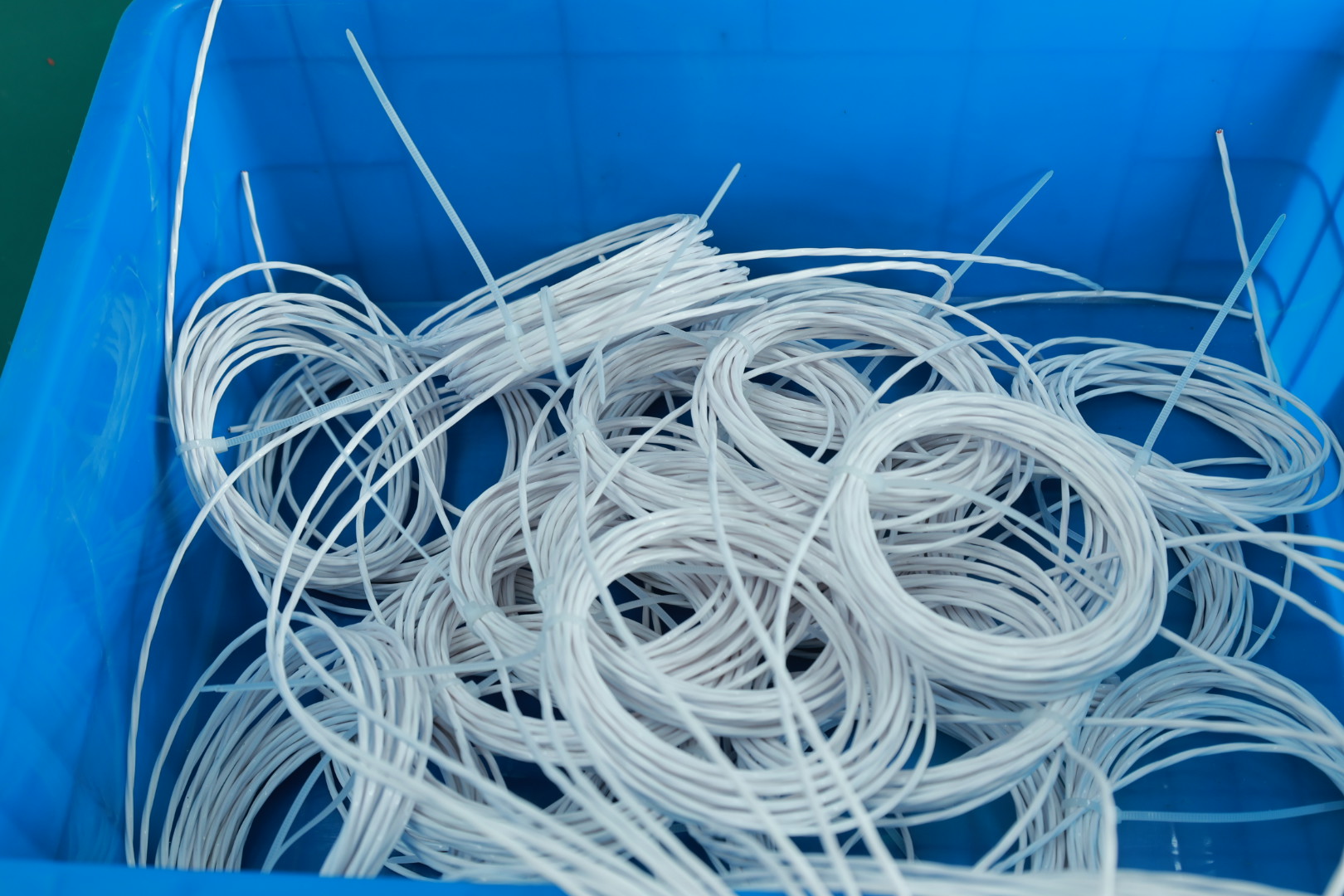

• 引线：PTFE / 硅胶 / 高温玻纤线

• 封装方式：插入式、螺纹式、表贴式

结构设计直接影响响应速度与抗振能力。

3.工程特性（关键指标）

• 测温范围：-200℃ ~ 600℃（依结构而定）

• 精度等级：Class A / Class B（IEC 60751）

• 响应时间：取决于探头热容与介质接触方式

• 长期稳定性：铂材料抗老化能力强

• 抗干扰能力：优于热电偶（无需冷端补偿复杂校正）

4.标准体系

PT100主要遵循：

• IEC 60751（国际铂电阻标准）

• DIN EN标准体系（欧洲工业标准）

该标准定义了电阻-温度曲线与精度等级，保证不同厂商之间的互换性。

二、应用场景

1.工业设备温控系统

用于：

• 注塑机加热区温度控制

• 挤出机螺筒温度监测

• 工业烘箱温度闭环控制

特点：长时间连续运行，要求稳定不漂移。

2.能源与热力系统

用于：

• 锅炉出水温度检测

• 热交换系统进出口监测

• 管道介质温度反馈控制

特点：要求抗振动、抗压力变化。

3.汽车与新能源系统

用于：

• 电池包热管理系统（BMS）

• 电机绕组温度监控

• 充电系统温度保护

特点：高一致性与安全触发精度要求。

4.精密设备与实验系统

用于：

• 实验室恒温设备

• 医疗设备温控模块

• 校准系统参考测量

特点：强调高精度与低误差漂移。

三、选型/采购建议

1.PT100如何选型

选型必须围绕四个核心参数：

• 精度等级（Class A / B）

• 测温范围

• 安装结构（螺纹/插入/贴片）

• 引线方式（2线 / 3线 / 4线）

2.常见选型错误

• 只看精度，不看安装方式导致响应滞后

• 忽略线阻影响（2线结构误差放大）

• 使用环境与封装材料不匹配（高温老化）

3.关键指标

必须确认：

• 是否支持3线/4线补偿结构

• 是否符合IEC 60751标准

• 是否支持定制长度与封装结构

• 是否适配现场控制系统输入类型

4.定制能力

PT100通常支持定制：

• 探头长度与直径

• 螺纹规格（M8/M10/G1/4等）

• 线材材质与耐温等级

• 防水等级（IP65/IP67/IP68）

定制能力直接影响设备集成效率。

四、FAQ

Q1：PT100和热电偶有什么本质区别？

PT100基于电阻变化测温，热电偶基于热电势差。PT100精度更高，热电偶测温范围更宽。

Q2：PT100精度等级如何选择？

工业控制常用ClassB，精密控制或校准系统使用ClassA。

Q3：PT100使用寿命多久？

寿命取决于使用环境与封装结构，在标准工业环境中可长期稳定运行。

Q4：PT100为什么推荐3线或4线结构？

用于消除引线电阻带来的测量误差，提高长距离测量精度。

Q5：PT100是否支持定制？

支持，包括结构尺寸、螺纹规格、线材材质及防护等级定制。
