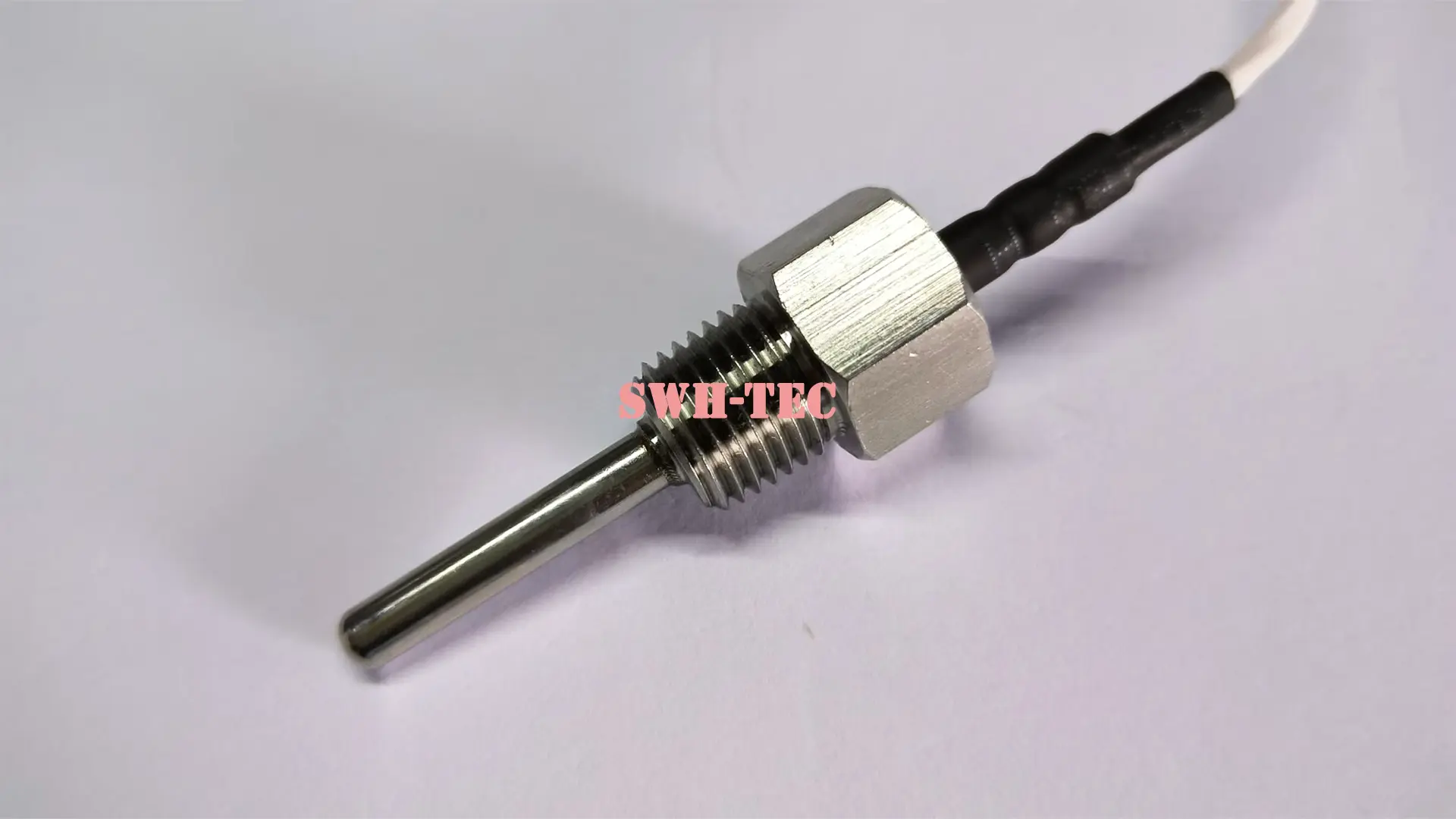

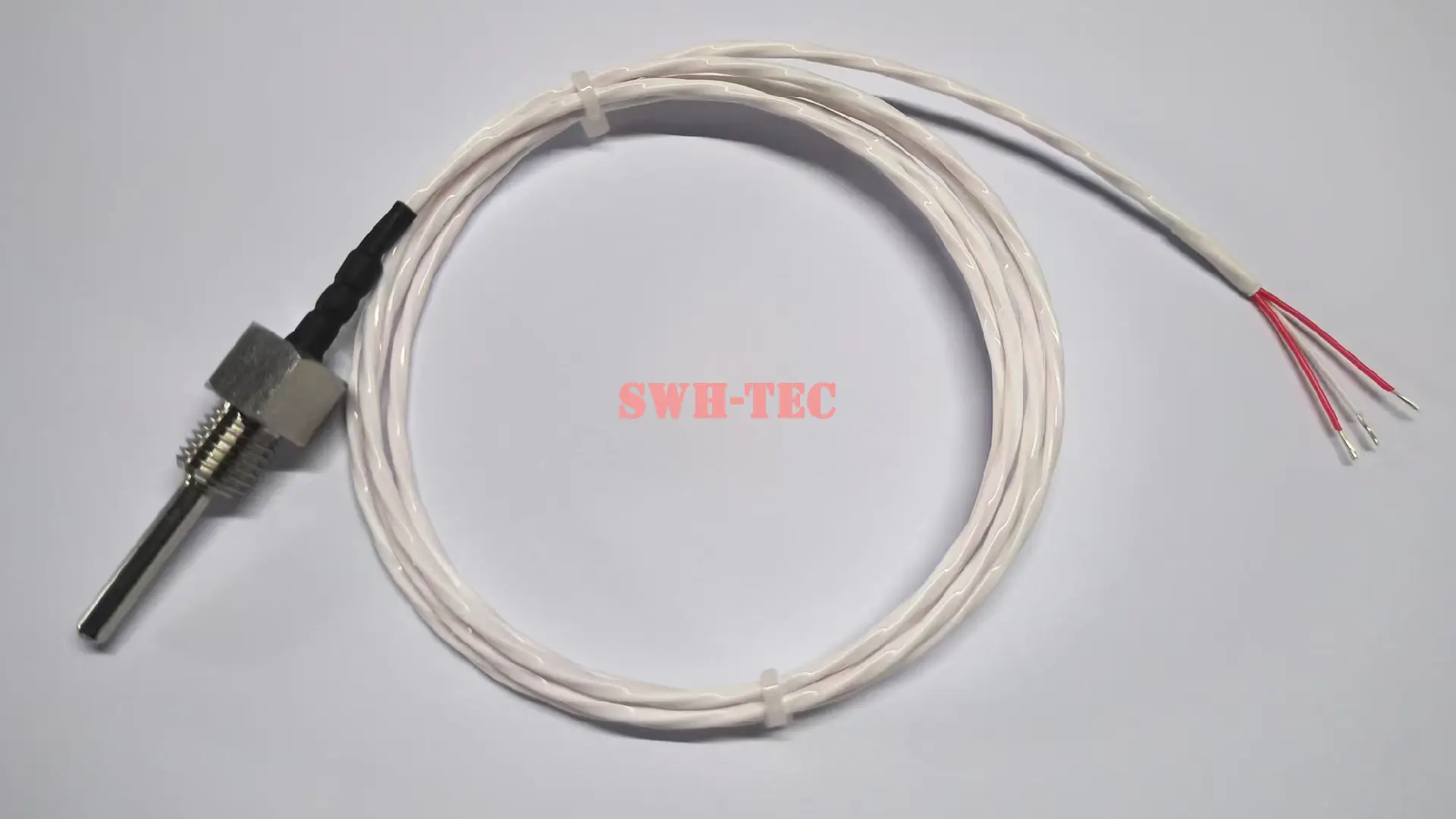

PT100螺纹安装温度传感器

L系列螺纹式温度传感器宽测温范围：-40℃~200℃，适应高温工业环境
高精度：±0.3℃，Class B标准
响应可靠：≤15S，快速温度反馈
优质导线：铁氟龙护套线，三线制，接线稳定
耐用稳定：SUS 304套管+导热胶，抗机械损伤
耐腐蚀：通过24小时盐雾实验，无生锈、氧化
抗摔：1米多方向跌落性能正常
安装便捷：带M12接口，方便设备集成
应用广泛：工业设备、高温监测、温控测量

在线咨询产品资料

规格参数

SWH-L005-008 温度传感器技术要求

名称

PT100温度传感器

规格型号

SWH-L005-008

基本要求

项目规格	技术指标	备注标准
测温范围	-40℃~200℃
传感器	PT100 B
响应时间	≤15S
精度	±0.3℃, Class B	IEC 60751

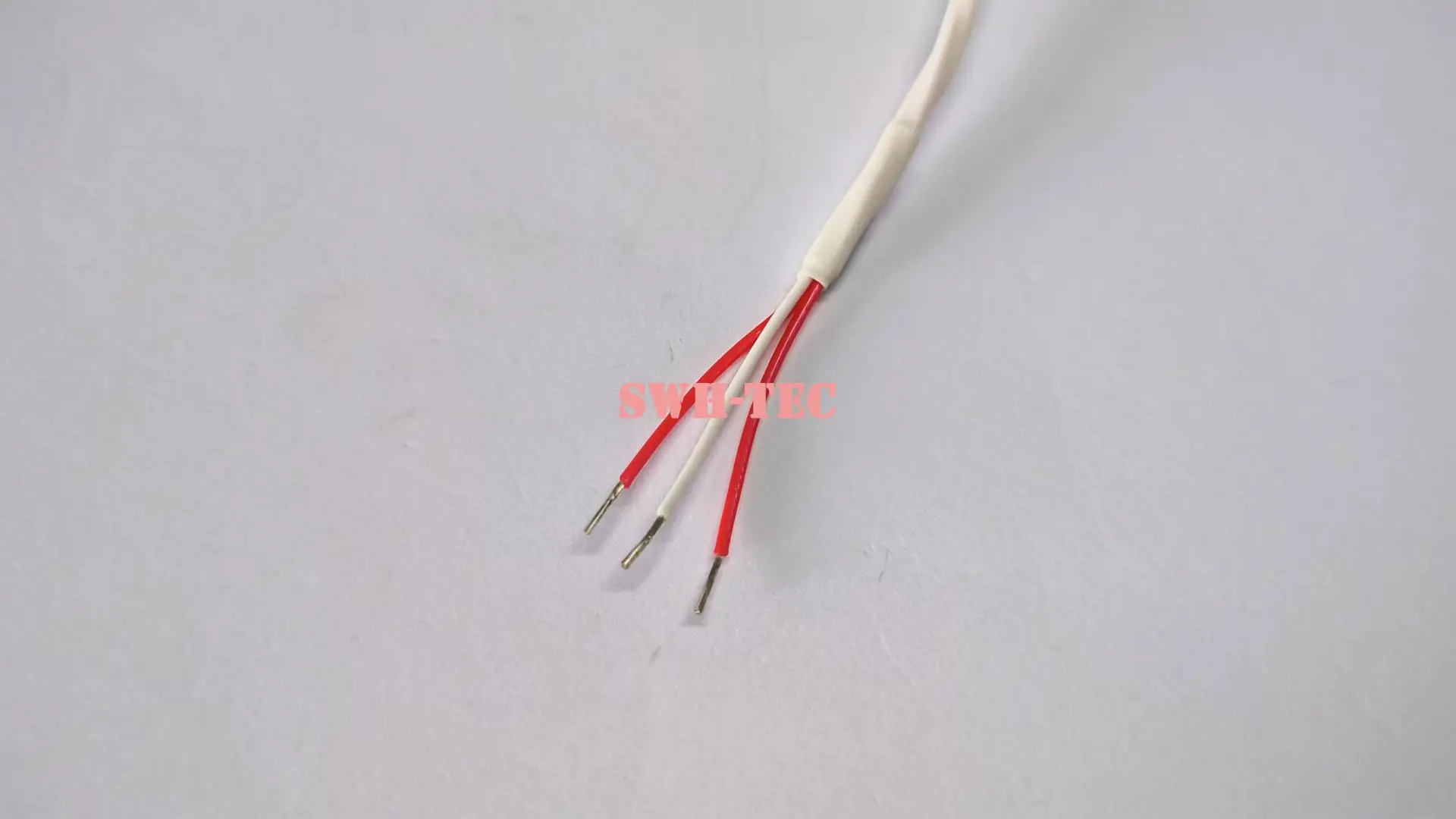

导线	铁氟龙护套线，外径 3.0±0.1mm; 导体规格 0.21mm²铜镀银;3线制，2 红1白，线长1500+20mm，尾端全剥5mm浸锡
安装方式	/
保护套管	φ5mm+M12×1.5-6g，SUS 304
套管填充物	导热胶
绝缘电阻	DC 500V，>100MΩ

机械性能要求

项目规格

技术指标

备注标准

跌落实验

1m 自由跌落，每个传感器跌落应在不同的主轴方向，试

验完成后传感器性能无异常。

GB/T 2423.8

其他要求

项目规格	技术指标	备注标准
耐盐雾	24H 盐雾试验后无明显腐蚀，生锈，发黄，氧化现象	GB/T 2423.17
外观	无明显切痕，无其他明显损伤	GB/T 5779

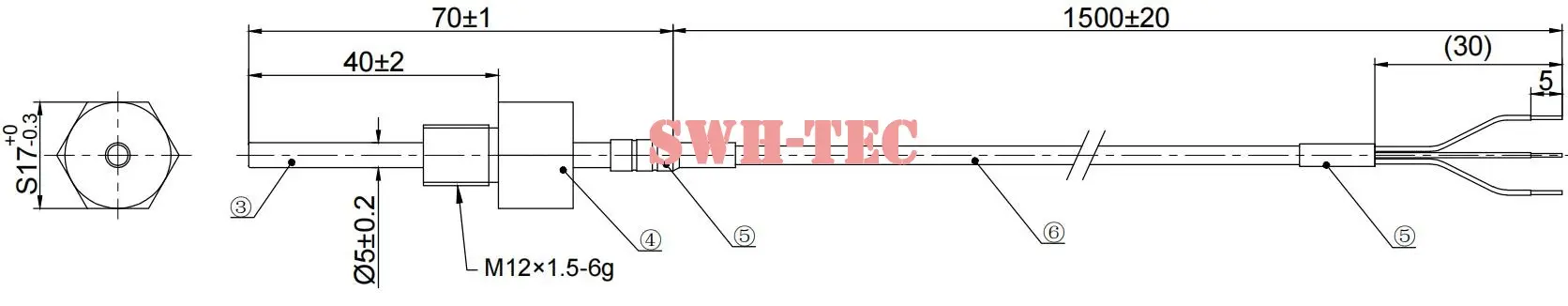

设计图纸

产品优势

安装灵活、测温准确，响应迅速、性能稳定，精度高、宽测温范围

可选规格

根据具体需求，可定制线缆长度和探头规格

接线方式

三线制螺栓式

应用行业

工业制造与设备、暖通空调与制冷、食品与制药行业、新能源与储能、科研与实验室、电力与能源

常见问题

Q1：这款传感器对安装表面有什么要求？

A：为确保测量准确，安装前应清洁被测表面，这样可以使传感器紧密贴合、无空气间隙，从而保证良好的热传导效果。

Q2：如果测量不准或数值波动，可能是什么原因？

A：可能原因有：1）传感器与被测表面接触不良，存在间隙；2）接线错误或接触松动；3）周围存在强电磁干扰。

Q3：这款传感器能用于户外或潮湿环境吗？

A：请注意确认产品规格。标准的贴片式传感器可能不具备防水能力。如果您有户外或潮湿环境的应用需求，请务必向厂家确认或选择具备相应防护等级（如IP等级）的型号。

Q4：传感器出现“开路”或“短路”故障怎么办？

A：这通常意味着传感器元件或连接线路出现断路或短路。建议首先检查引线和接线端子的连接是否牢固，若无异常，则内部元件可能已损坏，需要更换。
