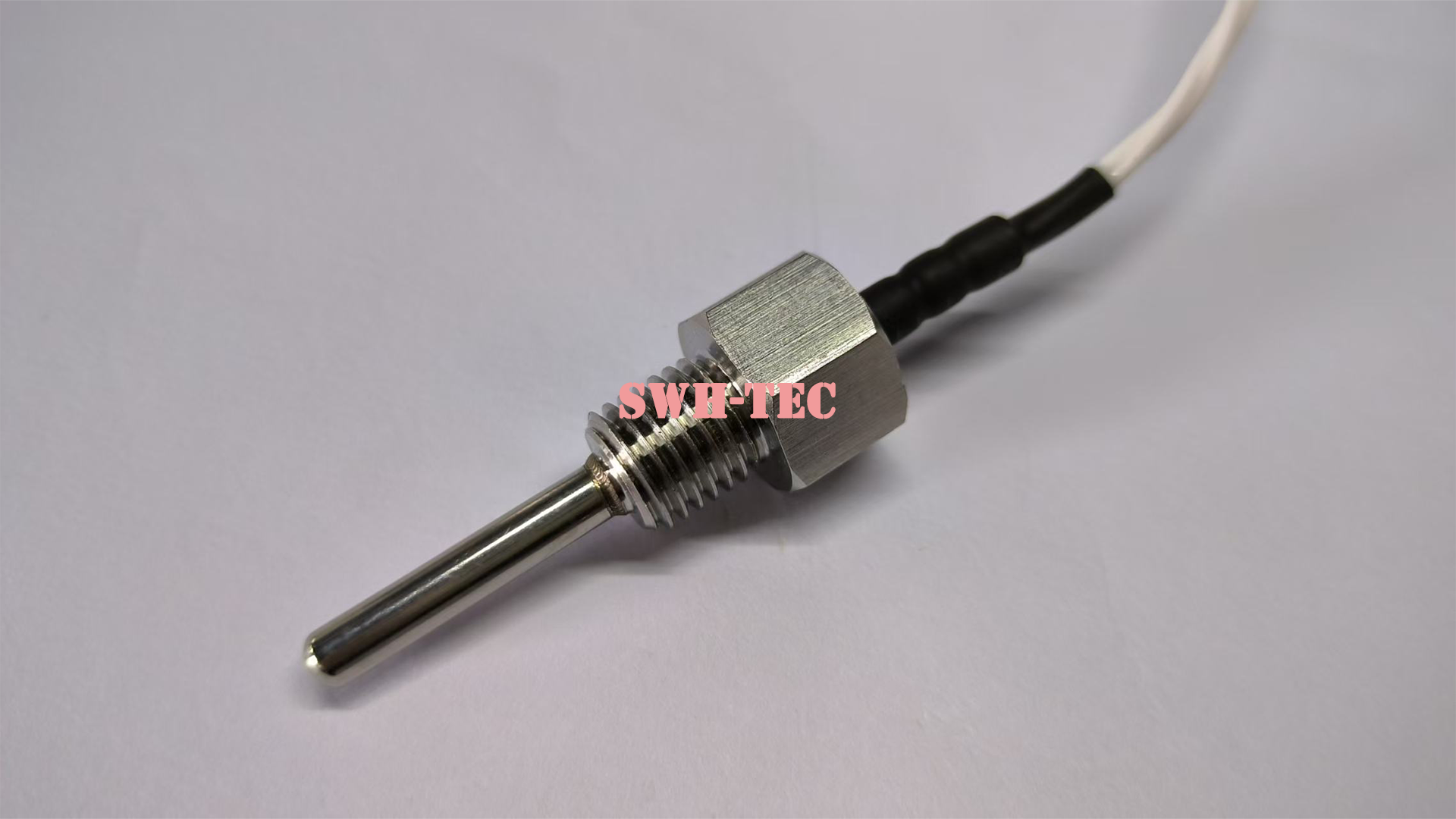

PT100卡箍式温度传感器

L系列螺纹式温度传感器测温范围广：-40℃~200℃，覆盖多种工业环境
高精度测量：±0.1℃，Class 1/3B标准
快速响应：≤15S，温度变化及时反馈
优质导线：铁氟龙护套3线，铜镀银，接线方便
耐用可靠：SUS 304套管 + 导热胶填充
抗摔耐用：1米多方向跌落性能正常
耐腐蚀：24小时盐雾测试通过
安装灵活：支持各种工业安装接口
应用广泛：工业设备、能源系统、高精度温控

在线咨询产品资料

规格参数

SWH-L004-008 温度传感器技术要求

名称

PT100温度传感器

规格型号

SWH-L004-008

基本要求

项目规格	技术指标	备注标准
测温范围	-40℃~200℃
传感器	PT100B
响应时间	≤15S
精度	±0.3℃, Class B	IEC 60751

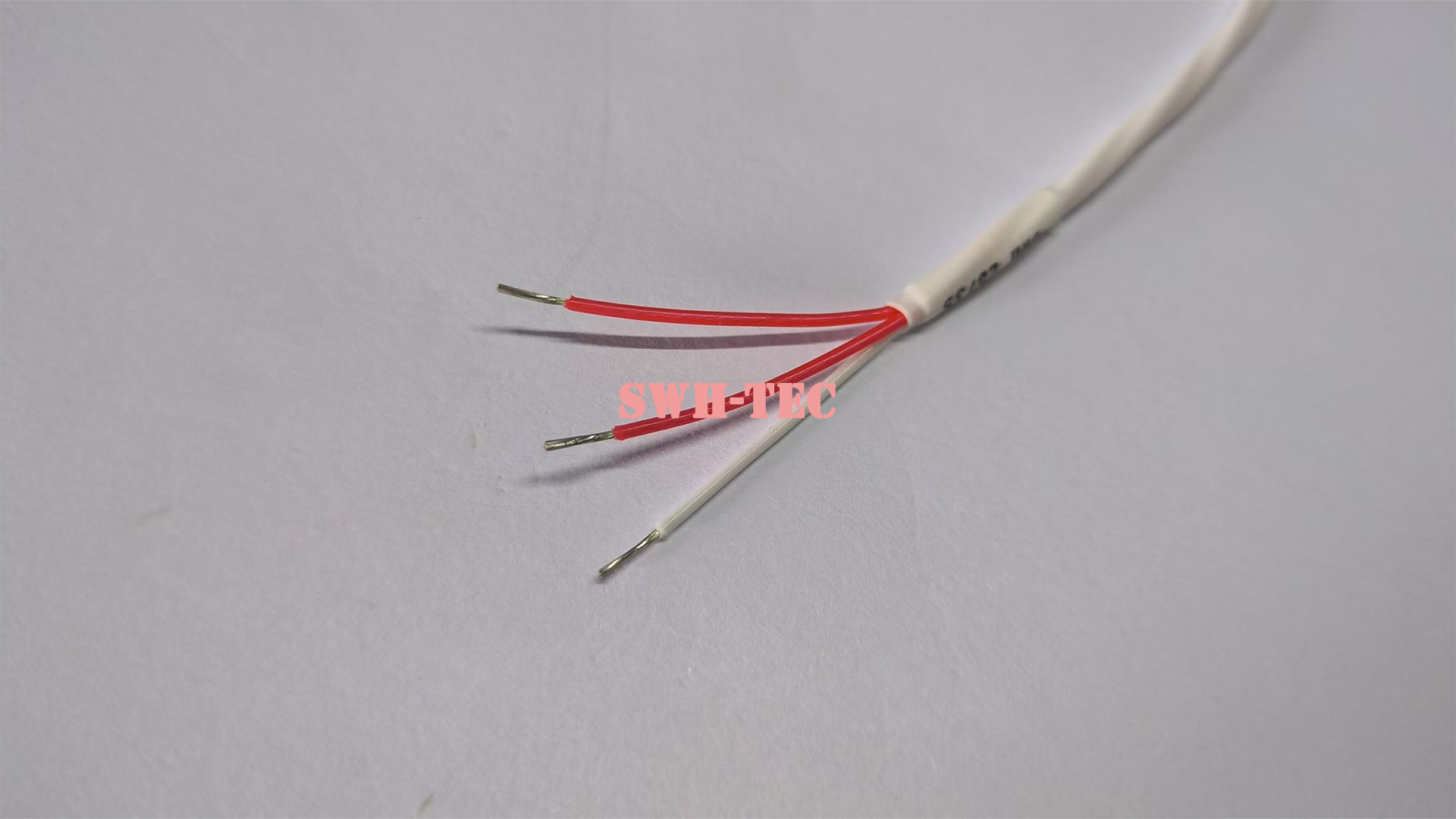

导线	铁氟龙护套线,外径3.0 ±0.1mm; 导体规格 0.21mm² 铜镀银;3线制，2 红1白，线长 1500+20mm，尾端全剥5mm浸锡
安装方式	/
保护套管	φ5mm+NPT 1/4，SUS 30
套管填充物	导热胶
绝缘电阻	DC 500V，>100MΩ

机械性能要求

项目规格

技术指标

备注标准

跌落实验

1m 自由跌落，每个传感器跌落应在不同的主轴方向，试

验完成后传感器性能无异常。

GB/T 2423.8

其他要求

项目规格	技术指标	备注标准
耐盐雾	24H 盐雾试验后无明显腐蚀，生锈，发黄，氧化现象	GB/T 2423.17
外观	无明显切痕，无其他明显损伤	GB/T 5779

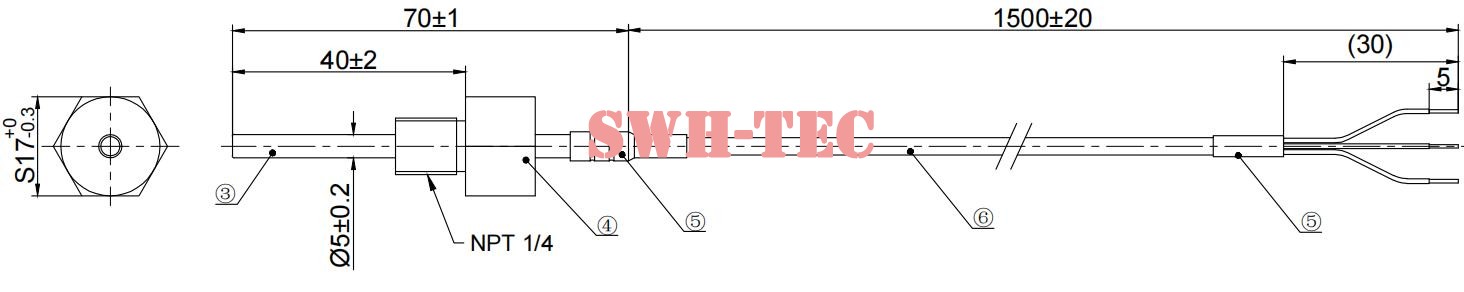

设计图纸

产品优势

±0.1°C超高精度、稳固密封、宽温快响、坚固耐用

可选规格

根据具体需求，可定制线缆长度和探头规格

接线方式

三线制螺纹式

应用行业

化工与制药、工业制造、能源与电力

常见问题

Q1：这款1/3B级的传感器和常见的B级传感器有什么区别？

A：精度差异巨大。B级精度通常为±0.3℃，适合常规工业监控；而1/3B级精度高达±0.1℃，是B级精准度的三倍，能胜任制药、高端科研等领域严苛的工艺标准。

Q2：螺纹安装需要注意什么？

A：务必使用正确工具，并按照推荐的扭矩值拧紧。过度用力可能导致螺纹损坏或传感器本体变形，影响密封性和测量精度。同时，安装前需确保设备接口螺纹规格匹配（NPT1/4）。

Q3：这款传感器在潮湿或腐蚀性环境中耐用吗？

A：非常耐用。其SUS304不锈钢外壳和铁氟龙护套导线能够抵御腐蚀，并且产品已通过24小时盐雾测试（GB/T2423.17），确保在恶劣环境中稳定工作。

Q4：如果测量出来的温度值总是比实际低，该怎么办？

A：首先检查探头是否因长时间使用而结垢或被腐蚀物覆盖，影响热传导；其次，检查接线端子和导线是否有污物或氧化，导致的接触不良。

Q5：如何确保三线制接线的测量精度？

A：三线制能有效消除导线电阻对测量的影响。但要充分发挥其优势，必须确保三根导线的材质、长度一致，且连接牢固，避免接触电阻的产生
