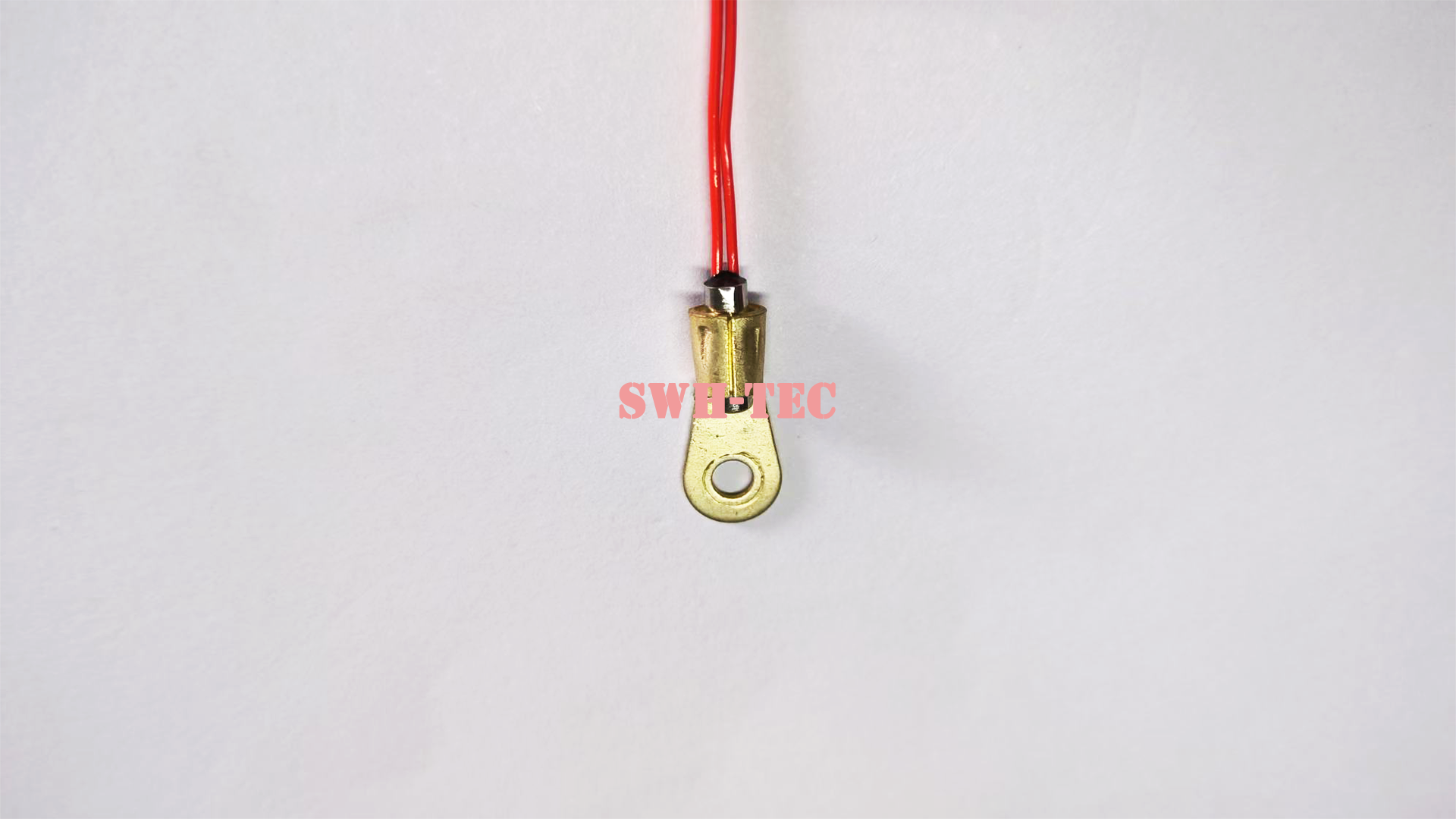

PT100螺栓式温度传感器

X系列螺栓式温度传感器宽测温范围：-40℃~200℃，适应多种工业场景
高精度测量：±0.15℃，Class A标准
快速响应：≤10S，实时反映温度变化

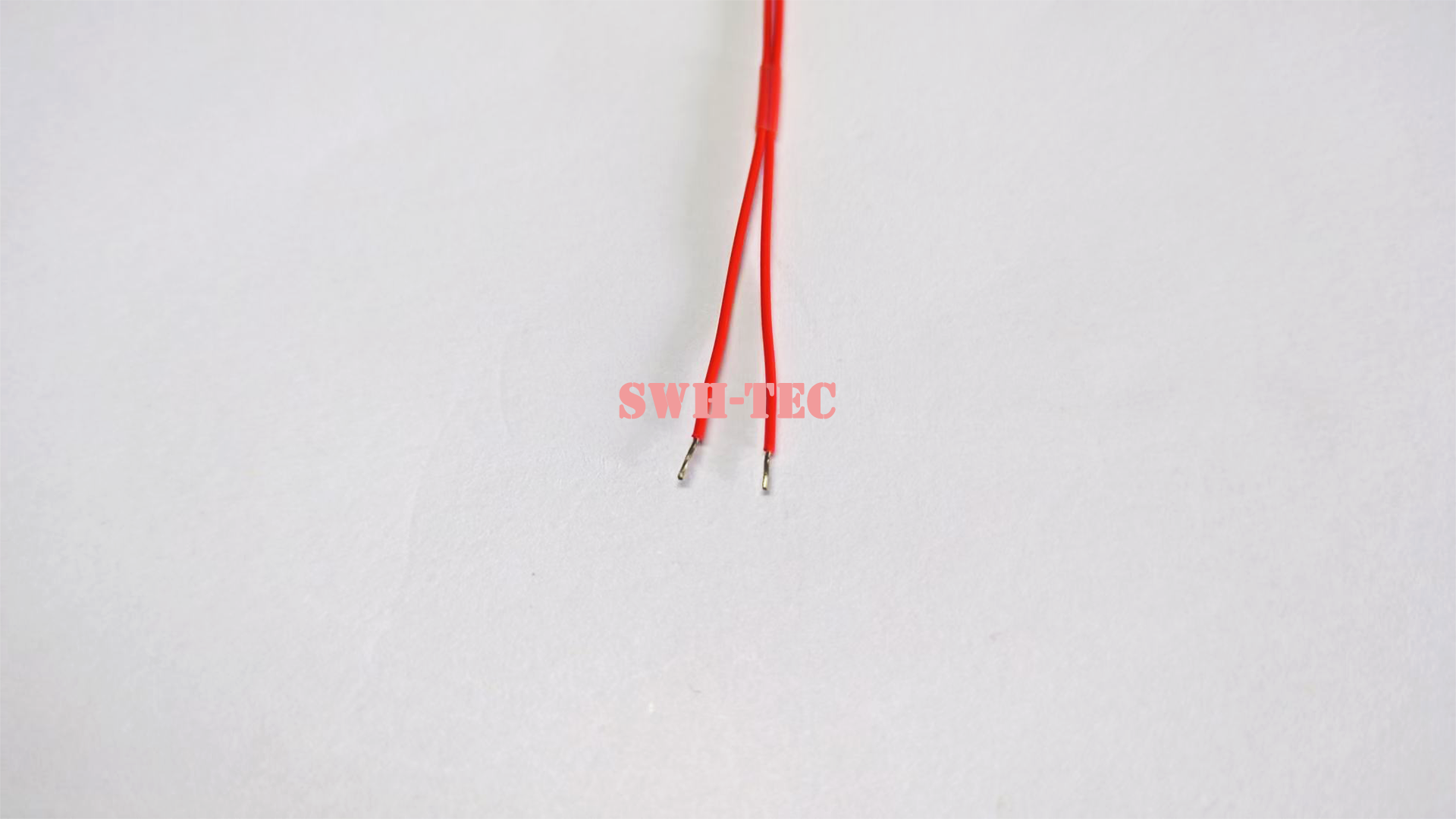

优质导线：红色铁氟龙线，铜镀银导体，接线方便
表面式安装：便于设备表面测温
耐用抗摔：1米多方向跌落实验通过
耐腐蚀：24小时盐雾实验，无锈蚀或氧化
稳定可靠：OT4-3铜镀银套管+环氧树脂填充
外观优良：无裂缝、凹痕或明显损伤

在线咨询产品资料

规格参数

SWH-X001-008 温度传感器技术要求

名称

PT100温度传感器

规格型号

SWH-X001-008

基本要求

项目规格	技术指标	备注标准
测温范围	-40℃~200℃
传感器	PT100 A
响应时间	≤10S
精度	±0.15℃, Class A	IEC 60751
导线	红色铁氟龙线，外径0.76 ±0.1mm；导体规格0.08mm²铜镀银；2线制，线长60+10-3mm，尾端3mm全剥浸锡
安装方式	/
保护套管	OT4-3，铜镀银
套管填充物	环氧树脂
绝缘电阻	DC 500V，>100MΩ

机械性能要求

项目规格

技术指标

备注标准

跌落实验

1m 自由跌落，每个传感器跌落应在不同的主轴方向，试

验完成后传感器性能无异常。

GB/T 2423.8

其他要求

项目规格	技术指标	备注标准
耐盐雾	24H 盐雾试验后无明显腐蚀，生锈，发黄，氧化现象	GB/T 2423.17
外观	无裂缝，无凹痕，无明显切痕，无其他明显损伤	GB/T 5779

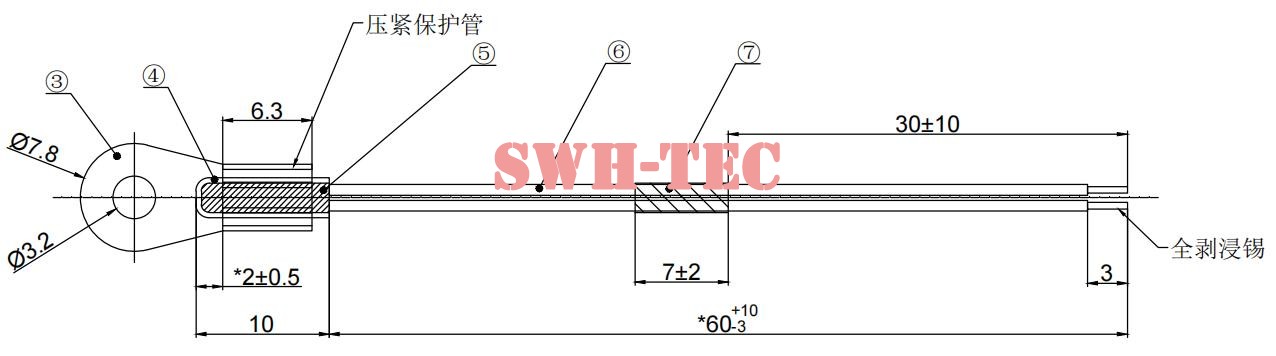

设计图纸

产品优势

A级高精度、快速响应、耐腐蚀抗振、安装便捷、表贴式设计

可选规格

根据具体需求，可定制线缆长度和探头规格

接线方式

两线制螺栓式

应用行业

电机轴承与轴瓦、变压器与高压开关柜、管道与储罐表面、暖通空调设备、汽车与运输设备、食品加工与包装机械、塑料与橡胶机械、制药设备、烘箱与热处理设备

常见问题

Q1：SWH-X001-008的螺栓式安装有什么优势？

A：螺栓式安装可让传感器直接固定在设备表面，接触更紧密，测温准确性更高，且不易松脱，特别适合电机轴承、管道等需要长期稳定监测的场景。

Q2：这款产品的±0.15℃高精度在实际使用中有什么价值？

A：±0.15℃的ClassA精度适用于对温控要求严格的场景，如精密制药、食品烘干、热处理工艺，能有效减少因测温误差导致的产品批次不合格或能耗增加。

Q3：线缆长度较短（约60mm），能否加长或定制？

A：页面所示为标准品线长60±10-3mm、线径0.76mm。如安装位置较远，建议联系厂家定制更长的铁氟龙线版本，避免自行接线影响精度。

Q4：这款传感器可以测高温蒸汽管道吗？

A：适用。测温范围-40℃~200℃，配合铁氟龙护套线（耐高温可达260℃），可用于中低温蒸汽管道表面测温，但探头本体为螺栓固定式，不建议直接浸入液体或蒸汽内部。

Q5：产品通过1米跌落测试，日常安装可以放心摔吗？

A：本产品通过1米多方向自由跌落测试，日常安装时轻微磕碰不影响性能，但应避免从高处反复抛摔或用硬物敲击探头，以防环氧树脂填充层受损。
