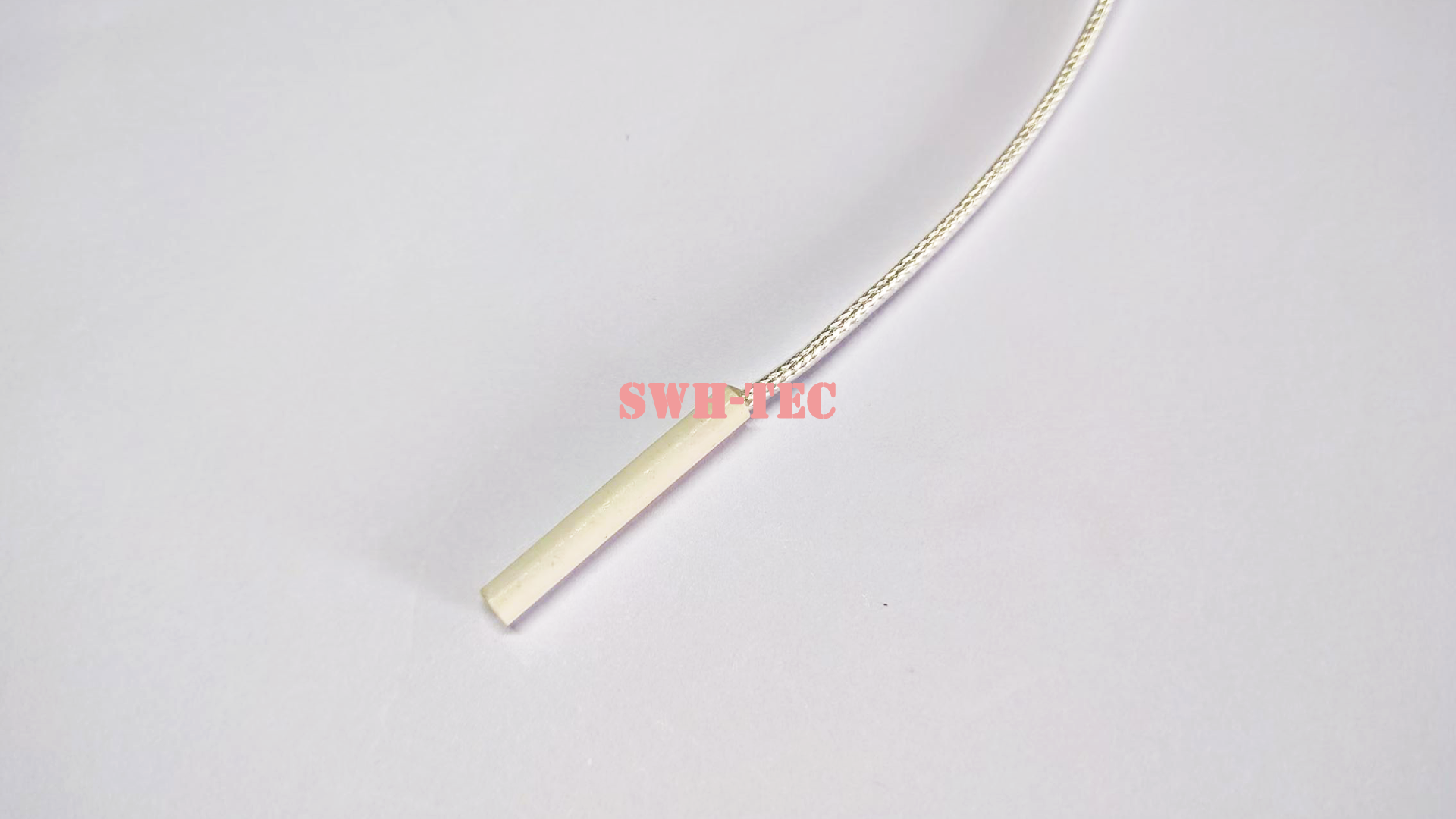

PT1000插入式温度传感器
PT1000插入式温度传感器
PT1000插入式温度传感器
PT1000B温度探头

PT1000插入式温度传感器

Z系列插入式温度传感器测温范围:-40℃~150℃,适合工业温控环境
高精度:±0.3℃,Class B标准
快速响应:≤10S,温度变化即时反馈
优质导线:铁氟龙金属屏蔽护套线,抗干扰性强
高稳定性:陶瓷套管+环氧树脂填充
耐用抗摔:1米多方向跌落性能无异常
安装便捷:插入式设计,轻松集成
外观优良:无裂缝、凹痕或明显损伤

规格参数

SWH-Z004-008 温度传感器技术要求

名称PT1000温度传感器
规格型号SWH-Z004-008


基本要求

项目规格技术指标备注标准
测温范围-40℃~150℃
传感器PT1000 B
响应时间≤10S

精度±0.3℃, Class BIEC 60751
导线

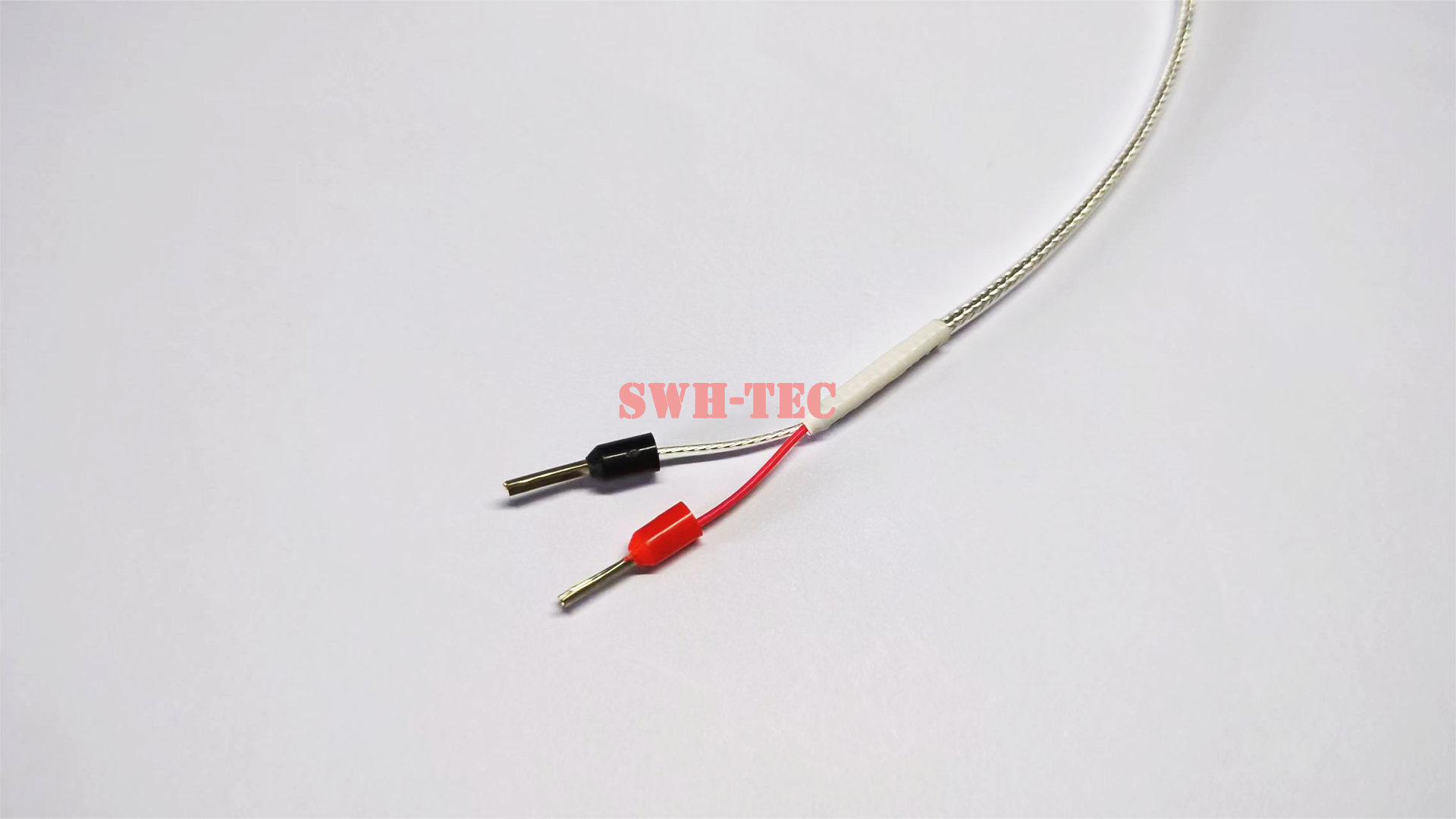

铁氟龙金属屏蔽护套线,外径1.9*2.7 ±0.1mm;导体规格0.12mm²铜镀银;2 线制,1 红1 透明,线长1000±20mm,管型端子VE-1008 红、黑色


安装方式插入式
保护套管Φ4*30mm,陶瓷
套管填充物环氧树脂
绝缘电阻DC 500V,>100MΩ












机械性能要求

项目规格技术指标备注标准
跌落实验

1m 自由跌落,每个传感器跌落应在不同的主轴方向,试

验完成后传感器性能无异常。

GB/T 2423.8




其他要求

项目规格技术指标备注标准
外观无裂缝, 无凹痕,无明显切痕,无其他明显损伤GB/T 5779

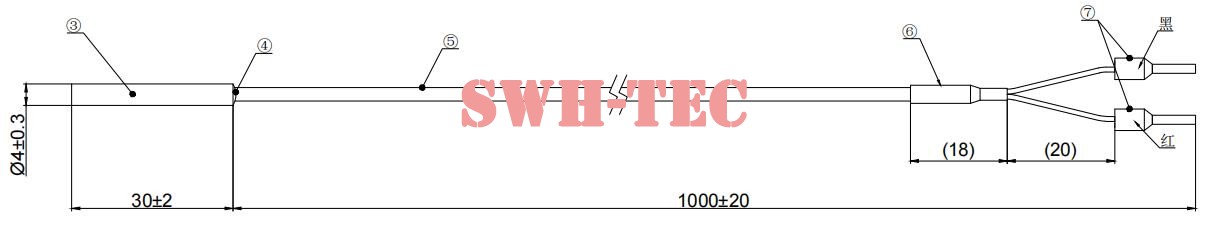

设计图纸

设计图纸

产品优势

高精度测温、快速响应、 工业级防护、耐腐蚀、安装便捷

可选规格

根据具体需求,可定制线缆长度和探头规格

接线方式

两线制卡扣式/表面式

应用行业

石油化工、电力能源、钢铁冶金、锅炉造纸、航空航天、半导体制、食品医药、科研实验

常见问题

Q1:这款产品使用PT1000传感器,与PT100相比有什么不同?

A:PT1000在0℃时电阻值为1000Ω,比PT100的100Ω更高,因此对引线电阻不敏感,更适合两线制长距离传输,测量精度更高。

Q2:两线制接线会不会因为导线电阻影响测量精度?

A:会存在一定引线电阻误差。但本品采用PT1000(0℃时电阻值比PT100高10倍),对引线电阻不敏感,且出厂线长1000mm已作匹配校准,一般无需额外补偿;长距离传输建议采用三线制或四线制产品。

Q3:陶瓷套管+环氧树脂填充有什么好处?为什么比常见的不锈钢套管更好?

A:陶瓷套管导热性能优良、耐腐蚀、电气绝缘性高,配合环氧树脂完全填充密封,能有效隔离外界潮气和化学腐蚀,延长使用寿命。但陶瓷材质抗机械冲击能力弱于不锈钢金属套管,因此本产品特别通过1米多方向自由跌落测试,确保在工业环境中可靠耐用。

Q4:铁氟龙金属屏蔽护套线有什么作用?

A:铁氟龙(PTFE)耐高温(可达260℃)、耐腐蚀、耐油;金属屏蔽层可有效抵御变频器、电机等强电磁干扰,确保信号稳定传输,防止示值跳动。

Q5:响应时间≤10S,实际使用时能达到吗?

A:实验室条件下可达到≤10S。实际应用中,请确保探头有足够的插入深度(建议插入被测介质30mm以上),并保证与被测介质充分接触,否则响应时间会显著延长
