产品中心

PT100表面贴片温度传感器

Z系列表面式温度传感器测温范围：-40℃~150℃，满足常规工业需求
精度可靠：±0.3℃，Class B标准
响应及时：≤10S，快速反馈温度变化
优质导线：红/黄铁氟龙线，铜镀银导体，接线便捷
高稳定性：PVDF套管+环氧树脂填充
耐用抗摔：1米多方向跌落性能无异常
安装便捷：插入式设计，轻松集成
外观优良：无裂缝、凹痕或明显损伤

在线咨询产品资料

规格参数

SWH-Z002-008 温度传感器技术要求

名称

PT100温度传感器

规格型号

SWH-Z002-008

基本要求

项目规格	技术指标	备注标准
测温范围	-40℃~150℃
传感器	PT100 B
响应时间	≤10S
精度	±0.3℃, Class B	IEC 60751
导线	红、黄色铁氟龙线，外径1.1±0.1mm；导体规格0.22mm² 铜镀银；2 线制，总长80±2mm,尾端3mm 全剥浸锡
安装方式	/
保护套管	PVDF
套管填充物	环氧树脂
绝缘电阻	DC 500V，>100MΩ

机械性能要求

项目规格

技术指标

备注标准

跌落实验

1m 自由跌落，每个传感器跌落应在不同的主轴方向，试

验完成后传感器性能无异常。

GB/T 2423.8

其他要求

项目规格	技术指标	备注标准
外观	无裂缝，无凹痕，无明显切痕，无其他明显损伤	GB/T 5779

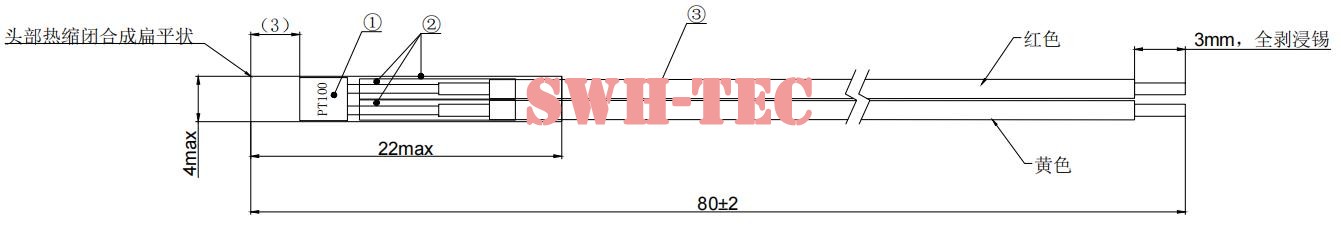

设计图纸

产品优势

坚固耐用、快速精准、安装便捷、灵活定制

可选规格

可定制线缆长度与探头规格，适配性强

接线方式

两线制粘贴式

应用行业

工业炉窑、塑料机械、食品加工、暖通设备、科研实验等

常见问题

问：测温不准怎么办？
答：检查探头插入深度（建议为保护管外径5-10倍）、补偿导线是否匹配及极性、现场有无强干扰源、线路是否接触良好。

问：示值跳动或没有示值？
答：通常是线路连接问题。请检查热电极在接线柱处是否接触不良、补偿导线有无接地或断续短路。

问：热电偶为什么会损坏？
答：常见原因为：①高温、腐蚀或磨损导致热电极变质；②不当弯折或拉扯造成的机械损伤。

问：如何正确选型？
答：看温度：400℃以下选E型，1000℃以下选K/N型，以上选S/B型；看环境：有腐蚀选316L不锈钢护套，高温选高温合金
