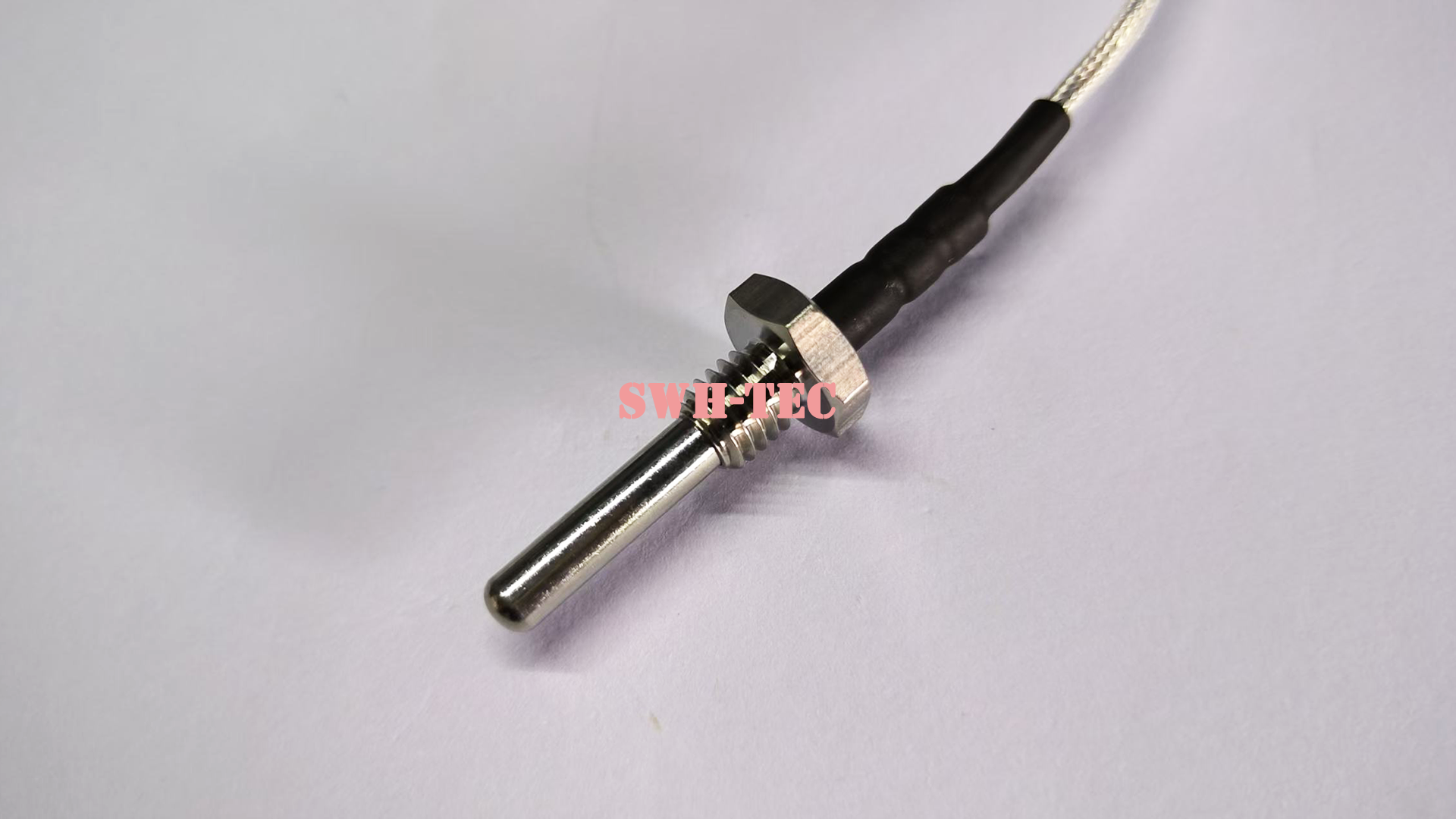

PT100高温型温度传感器

L系列螺纹式温度传感器宽测温范围：-40℃~200℃，覆盖工业常见温控需求
高精度：±0.3℃，符合IEC 60751 Class B标准
快速响应：≤15S，温度变化实时反馈
抗干扰设计：铁氟龙金属屏蔽护套线，三线制，传输稳定
高强度结构：SUS304不锈钢套管+导热胶，耐高温耐冲击
螺纹接口：M8*1.25-6h，安装牢固可靠
耐盐雾腐蚀：24小时测试无锈蚀、发黄、氧化
抗摔性能：1米自由跌落无异常
应用广泛：工业设备、机械制造、温度监控系统

在线咨询产品资料

规格参数

SWH-L007-008 温度传感器技术要求

名称

PT100温度传感器

规格型号

SWH-L007-008

基本要求

项目规格	技术指标	备注标准
测温范围	-40℃~200℃
传感器	PT100B
响应时间	≤15S
精度	±0.3℃, Class B	IEC 60751
导线	铁氟龙金属屏蔽护套线，外径3.1±0.1mm;导体规格0.22mm铜镀银;3线制，2红1透明，线长2000±0.22mm²，管型端子 VE7510，1红1黑
安装方式	/
保护套管	φ520mm+M81.25-6h,材质：SUS304
套管填充物	导热胶
绝缘电阻	DC 500V，>100MΩ

机械性能要求

项目规格

技术指标

备注标准

跌落实验

1m 自由跌落，每个传感器跌落应在不同的主轴方向，试

验完成后传感器性能无异常。

GB/T 2423.8

其他要求

项目规格	技术指标	备注标准
耐盐雾	24H 盐雾试验后无明显腐蚀，生锈，发黄，氧化现象	GB/T 2423.17
外观	无明显切痕，无其他明显损伤	GB/T 5779

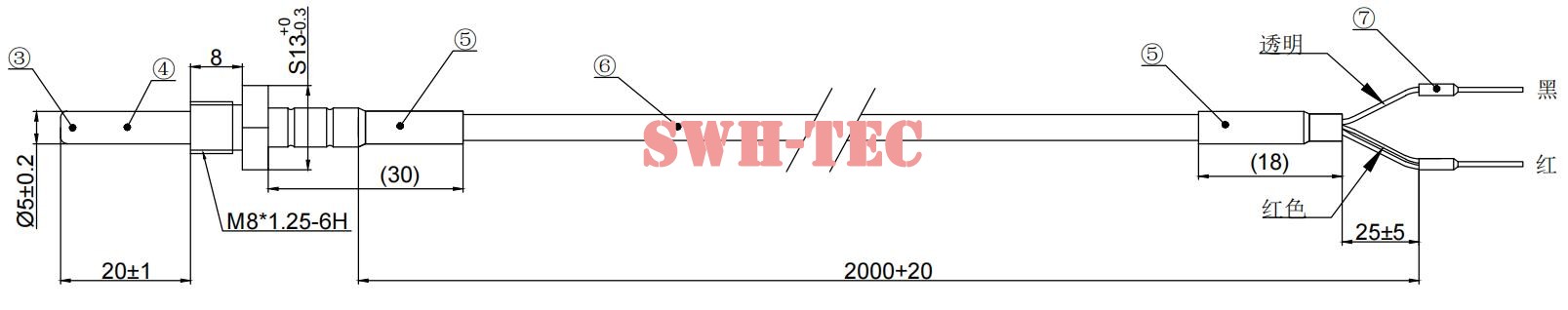

设计图纸

产品优势

工业标准螺纹、PT100 B级高精度、快速响应、三线制带屏蔽，抗干扰强、高绝缘性能、坚固耐用

可选规格

根据具体需求，可定制线缆长度和探头规格

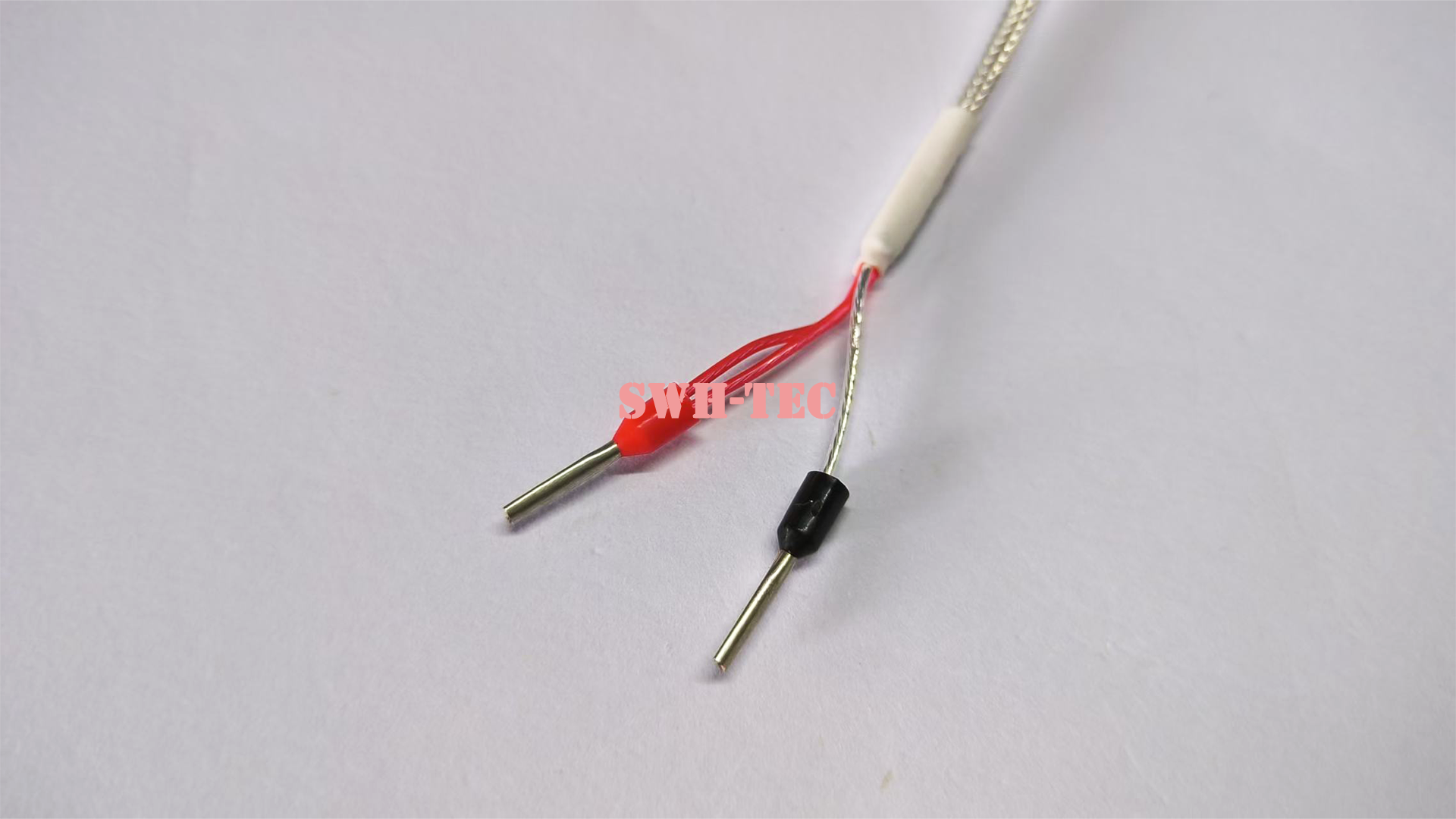

接线方式

三线制螺纹式

应用行业

工业自动化、电力与能源、科研与实验室、新能源与储能、食品与制药机械、暖通空调（HVAC）与制冷设备

常见问题

Q1：SWH-L007-008的螺纹规格是M8*1.25-6h，这个螺纹具体是什么意思？安装时需要注意什么？

A：M8表示公称直径8mm，1.25表示螺距（细牙螺纹），6h是外螺纹公差等级。安装前务必确保设备接口螺纹规格一致（如M8*1.25内螺纹），安装前清洁接触面并涂抹导热硅脂减少热阻，使用配套工具适度拧紧防松动即可。

Q2：三线制带屏蔽有什么好处？和两线制、四线制相比如何？

A：三线制比两线制多一根补偿线，能有效消除导线电阻引起的测量误差；金属屏蔽层可抵御变频器、电机等强电磁干扰。本产品采用三线制带屏蔽设计，兼顾测量精度（针对≤500米短距离）与抗干扰能力，是工业现场性价比最高的方案。

Q3：这款产品通过1米自由跌落测试，日常使用耐摔吗？

A：产品按GB/T2423.8标准通过1米多方向自由跌落测试，试验后性能无异常。日常1米以内轻微跌落通常不会损坏，但应避免反复抛摔或探头硬物撞击，以免导热胶填充层受损。

Q4：铁氟龙金属屏蔽护套线和普通导线有什么区别？

A：铁氟龙（PTFE）耐高温（可达260℃）、耐化学腐蚀、耐油污；金属屏蔽层可有效抵御工业现场的电磁干扰（如变频器、电机等强电磁源），信号稳定可靠；铜镀银导体导电性优于纯铜，特别适合恶劣工业环境长距离布线。

Q5：响应时间≤15S，实际使用中如何达到？

A：页面标注为实验室条件下数据。现场使用时，建议确保探头插入深度≥30mm，与被测介质充分接触，螺纹安装拧紧并配合导热硅脂，否则响应时间会显著延长。

Q6：这款产品能耐盐雾腐蚀吗？适合沿海或化工厂环境吗？

A：可以。产品通过24小时盐雾试验（GB/T2423.17），无腐蚀、生锈、发黄或氧化现象，SUS304不锈钢保护套管耐腐蚀，适合沿海高盐雾及化工厂等腐蚀性环境中长期使用。

Q7：收货时如何检查外观？

A：按GB/T5779标准，检查SUS304不锈钢套管有无裂缝或凹痕，铁氟龙护套有无划伤破损，管型端子是否变形，导线颜色标识是否清晰。

Q8：这款传感器可以浸入液体中测量吗？

A：可以。本品为螺纹插入式设计，通过M8螺纹固定安装于设备接口上，感温管（Φ5
