热电阻温度传感器（RTD，ResistanceTemperatureDetector）是根据金属电阻随温度变化的原理来测量温度的设备。RTD的主要工作原理是温度变化导致其电阻发生变化，通常使用铂（Pt）等材料作为其核心元件。
热电阻温度传感器可以根据多个方面进行分类，以下是常见的分类方法和类别：
1.按传感元件材料分类
热电阻的核心材料对传感器的性能和应用范围有重要影响。常见的传感元件材料包括：
铂电阻（PtRTD）：
最常见且应用最广泛的类型，特别适用于精密测量。
铂具有非常稳定的电阻温度特性，适合宽温范围的应用。
典型的铂电阻标准有PT100、PT200、PT500、PT1000等。
铜电阻（CuRTD）：
铜的电阻温度系数大，但其温度范围较窄，通常适用于较低温度测量。
主要应用在0℃至100℃之间，通常用于低温应用。
镍电阻（NiRTD）：
镍电阻温度特性相对较差，但成本较低，适用于不需要高精度的应用。
镍电阻常用于中低温度范围，如-200℃到500℃之间。
2.按阻值分类
根据热电阻的阻值可以将其分为：
标准RTD（如PT100,PT1000）：
典型的标准RTD，如PT100在0°C时的电阻为100Ω，PT1000则为1000Ω。
根据不同的应用需求，常见的阻值有100Ω、500Ω、1000Ω等。阻值越大，测量的灵敏度越高，适用于精密测量。
低阻RTD（低于100Ω的RTD）：
低阻RTD的应用较少，但在某些特殊需求下会使用，例如精度要求不高或对电流需求较低的应用场合。
3.按结构形式分类
根据热电阻传感器的结构形式，可以分为不同的类型：
裸线型RTD：
通常由一根裸露的电阻丝组成，结构简单，适用于空气或其他非腐蚀性环境中，安装灵活。
包封式RTD：
将传感器元件包裹在金属外壳内，保护元件免受机械损伤和腐蚀。
适用于恶劣环境，如高温、高压、腐蚀性气体环境。
探头型RTD：
以探头形式设计，通常用于液体、气体或固体表面温度测量。
配有外壳和接线端子，方便安装和维护。
插入式RTD：
传感器被嵌入到一个金属管内，可以用于高温、高压或深井测温。
常用于工业自动化、化工生产等要求较高的应用场景。
4.按温度范围分类
根据RTD的工作温度范围，可以进行以下分类：
低温RTD：
通常适用于温度范围在-200℃到-50℃之间的应用。
采用的材料多为铜或镍，适用于低温环境，如低温储存、低温气体测量等。
中温RTD：
工作温度范围大致为-50℃到400℃。
通常采用镍或铂，应用于一般工业环境的温度控制、测量和监控。
高温RTD：
可以承受更高的温度，通常工作在200℃到850℃范围内。
采用铂等高温稳定性好的材料，广泛应用于冶金、化工等高温工况下。
5.按精度分类
根据RTD的精度要求，可以分为不同类别：
工业级RTD：
精度要求一般，通常用于普通工业测温场合。
精度一般为±0.1°C至±0.5°C。
精密级RTD：
精度要求较高，常用于高精度温度控制和测量的场合。
精度可达到±0.1°C或更高，应用于实验室、精密仪器等领域。
高精度RTD：
具有极高的测量精度和稳定性，精度可达到±0.05°C甚至更高。
适用于高精密仪器、科研实验、标准化测试等领域。
6.按输出信号分类
根据热电阻传感器的输出信号方式，可分为：
三线RTD：
三根引线用于连接热电阻与测量电路，可以有效消除引线电阻的影响，提高测量准确度。
四线RTD：
使用四根引线，其中两根用于电流输入，另外两根用于电压测量，极大地提高了测量精度，尤其适合于需要高精度的应用。
二线RTD：
只有两根引线用于连接，结构简单，成本较低，但容易受到引线电阻的影响，因此精度较低。
7.按应用环境分类
根据传感器的应用环境，可以分为：
工业型RTD：
适用于工业生产中的高温、高压和腐蚀性环境，常见的外壳材料为不锈钢。
实验室型RTD：
用于精密测量和实验室环境中的温度检测，通常具有高精度和较好的温度稳定性。
食品级RTD：
专门设计用于食品和饮料行业的温度测量，材料符合食品安全标准，耐高温、耐腐蚀。
8.按安装方式分类
根据热电阻传感器的安装方式，可以分为：

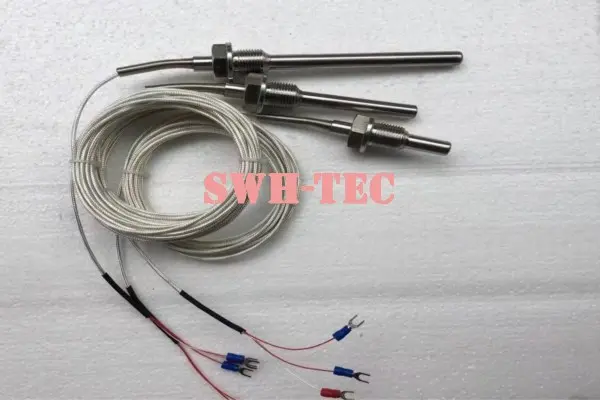

螺纹型RTD：
配有螺纹接口，适用于螺纹孔安装的设备，安装方便，广泛应用于管道、储罐等设施。
法兰型RTD：
配有法兰安装接口，用于固定在管道或容器上，适用于需要紧固和密封的环境。
夹持型RTD：
用于夹持或固定在表面或管道上的RTD，便于在测量中快速安装。
热电阻温度传感器（RTD）的分类方式多种多样，可以根据材料、阻值、结构形式、温度范围、精度等不同方面进行细致的划分。不同类别的RTD适应于不同的应用需求，选择时需考虑具体的应用环境、精度要求和温度范围。
